GaN Tabanlı Dönüştürücülerde
Aktif EMI Filtreleme Analizi
IEEE Transactions on Power Electronics, Vol. 38, No. 4, 2024.
Güç elektroniğinde, özellikle havacılık ve savunma uygulamalarında "Güç Yoğunluğu" (Power Density) en kritik tasarım parametresidir. GaN (Galyum Nitrat) transistörlerin kullanımı, anahtarlama frekanslarını MHz seviyelerine taşıyarak pasif bileşenlerin boyutunu küçültse de, beraberinde ciddi bir EMI (Elektromanyetik Girişim) sorunu getirmektedir.
Analiz Özeti
İncelenen çalışma; geleneksel pasif EMI filtrelerinin (büyük bobinler ve kapasitörler), GaN tabanlı sistemlerin hacimsel avantajını yok ettiğini savunmaktadır. Araştırmacılar, gürültüyü kaynağında bastıran bir "Aktif Filtre" (AEF) devresi önermiştir.

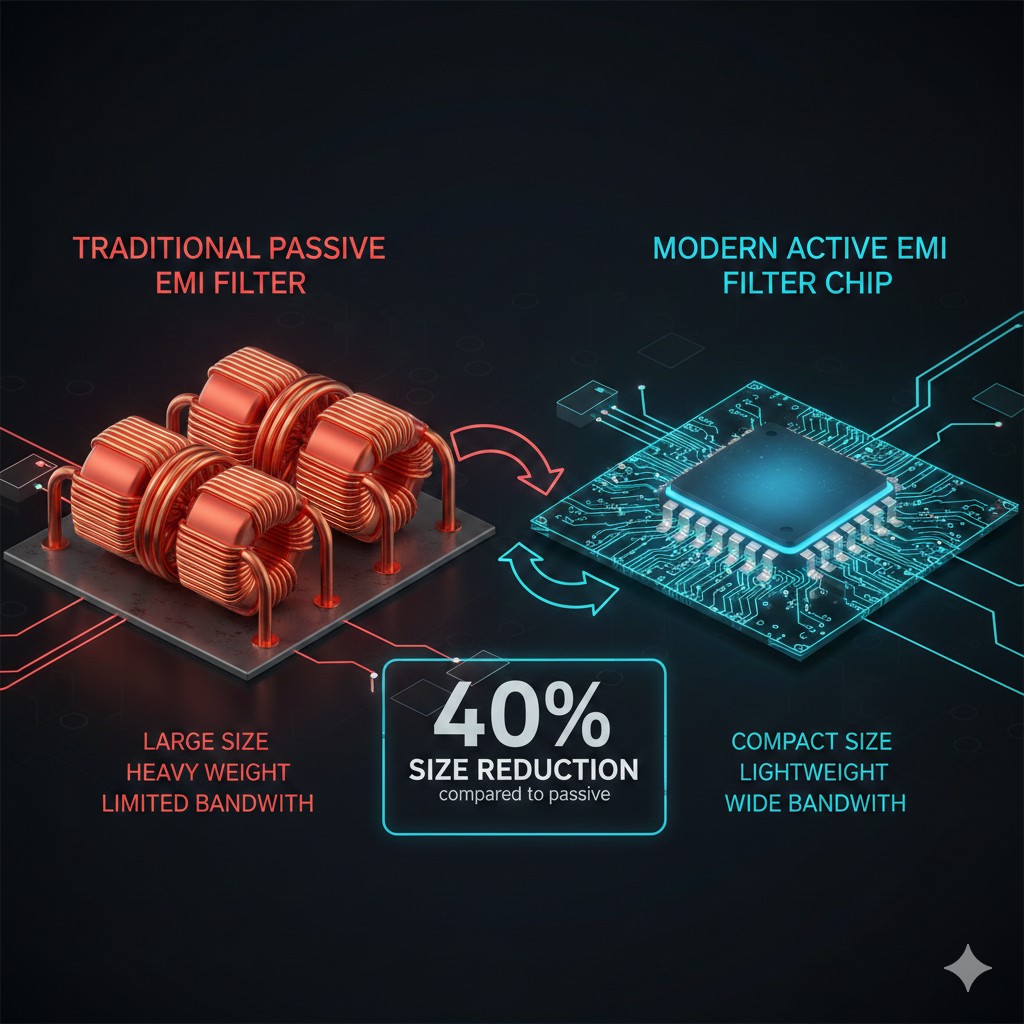

Deneysel sonuçlar, Aktif Filtreleme yapısının pasif filtrelere göre %40 hacim tasarrufu sağladığını ve CM (Ortak Mod) gürültüsünü 150 kHz - 30 MHz bandında etkili bir şekilde bastırdığını göstermektedir.
Kritik Değerlendirme
Aktif filtreler laboratuvar ortamında mükemmel sonuçlar verse de, yüksek frekanslı gürültü enjeksiyonu için kullanılan Op-Amp devrelerinin bant genişliği (Bandwidth) ve kararlılığı (Stability), yüksek sıcaklıklarda risk oluşturabilir.
MIL-STD-461 uyumluluğu gerektiren askeri projelerde, sistem güvenilirliği (Reliability) her şeyden önce gelir. Aktif filtrelerin "arıza anında açık devre" olma riski, sistemin kontrolsüz gürültü yaymasına neden olabilir.
Bizim Yaklaşımımız:
ARF İleri Teknoloji tasarımlarında, tamamen aktif bir yapı yerine "Hibrit EMI Filtreleme" mimarisini benimsiyoruz. Düşük frekanslı (büyük hacim kaplayan) bileşenleri aktif devrelerle küçültürken, yüksek frekanslı sönümlemeyi pasif (seramik kapasitör) elemanlarla yaparak sistemin "Fail-Safe" (Hata durumunda güvenli) kalmasını garanti altına alıyoruz.
