İHA Güç Sistemlerinde Termal Darboğazın Aşılması
1. Problem Tanımı
Müşterimiz tarafından geliştirilen Taktik İHA projesinde, 500W'lık DC-DC dönüştürücü birimi +70°C dış ortam sıcaklığında (MIL-STD-810H High Temp) çalışırken 10 dakika içinde "Thermal Shutdown" moduna geçmekteydi. Mevcut pasif soğutma çözümleri ağırlık limitleri nedeniyle yetersiz kalıyordu.
| -22°C JUNCTION SICAKLIK DÜŞÜŞÜ | %96 TAM YÜKTE VERİMLİLİK |
2. Analiz ve Çözüm
Laboratuvarımızda yapılan termal kamera incelemelerinde, ısının MOSFET kılıfından soğutucu bloğa aktarımı sırasında standart silikon pedlerin yüksek termal direnç oluşturduğu saptanmıştır.
ARF Mühendislik Müdahalesi:
1. Standart pedler yerine Phase Change Material (PCM) teknolojisine sahip, 5.0 W/m-K iletkenlikli arayüz malzemesi entegre edildi.
2. Soğutucu blok kanatçık yapısı, İHA'nın pervane hava akış yönüne (Airflow Optimization) göre CFD simülasyonlarıyla yeniden tasarlandı.

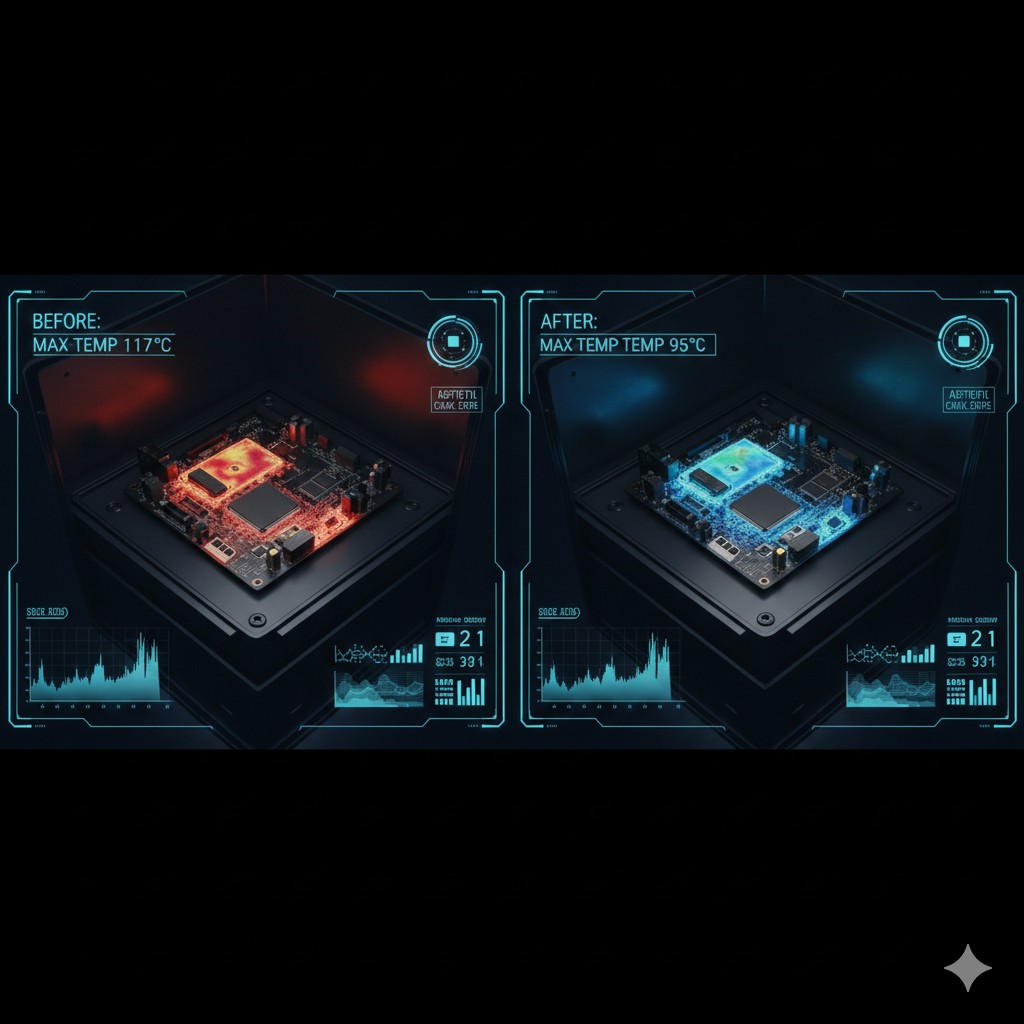

ŞEKİL 1: Termal Kamera Görüntüleri - Optimize Edilmiş Isı Yayılımı
3. Sonuç
Yeni tasarım ile sistem +70°C ortam sıcaklığında kesintisiz 4 saat boyunca tam yükte çalıştırılmış ve kritik bileşen sıcaklıkları güvenli bölgede (max 95°C) tutulmuştur. Proje, ağırlık artışı olmadan termal hedeflere ulaşmıştır.
